Pembengkokan Aluminium: Faktor, Teknik & Aplikasi

Pembengkokan aluminium presisi adalah proses manufaktur pembentukan dingin yang sangat terkontrol yang secara permanen mengubah bentuk lembaran aluminium, tabung, atau profil ekstrusi sepanjang sumbu lurus dengan menerapkan gaya mekanis melebihi kekuatan luluh material tanpa mengorbankan integritas struktural atau penyelesaian permukaan.

Sekilas

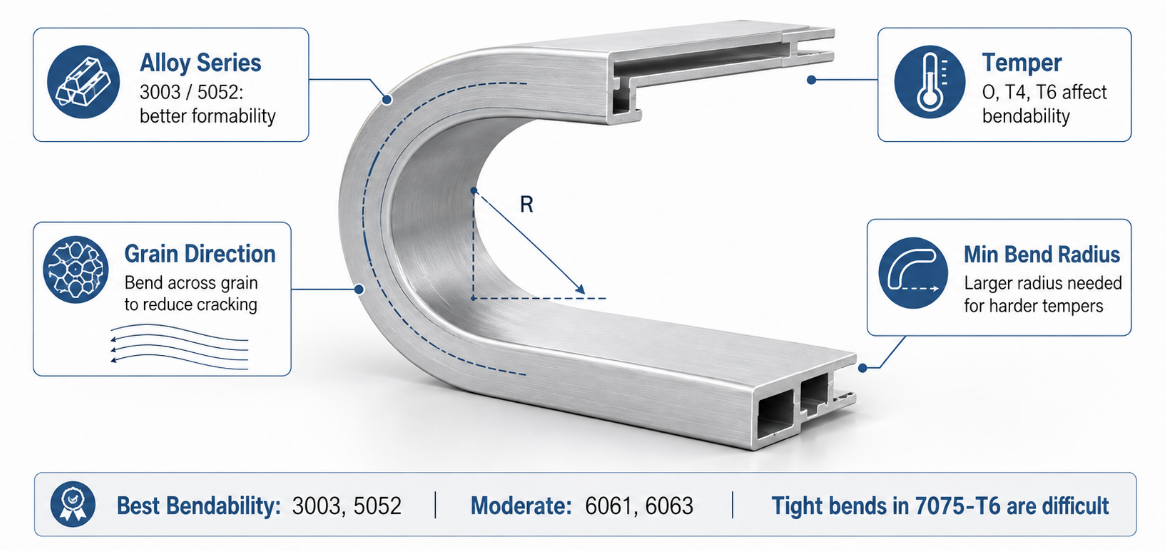

Faktor Metalurgi Utama yang Mempengaruhi Pembengkokan Aluminium

Keberhasilan pembentukan dingin dalam pembengkokan aluminium presisi pada dasarnya bergantung pada komposisi paduan material, sifat perlakuan panas, orientasi butiran relatif terhadap garis lengkung, dan rasio antara radius tekukan minimum dan ketebalan material.

Dari sudut pandang teknik, perilaku mekanis pembengkokan aluminium diatur oleh respons tegangan-regangan di zona deformasi plastis. Tidak seperti baja struktural, paduan aluminium menampilkan profil keuletan yang beragam tergantung pada elemen paduannya seperti magnesium, silikon, tembaga, dan seng. Misalnya, paduan yang tidak dapat diolah dengan panas pada seri 3000 dan 5000 menunjukkan kemampuan pengerasan kerja yang tinggi dan sifat mampu bentuk dingin yang unggul, sedangkan paduan yang dapat diberi perlakuan panas pada seri 6000 dan 7000 memerlukan kepatuhan yang ketat terhadap kondisi temper untuk mencegah retak sisi tegangan selama operasi pembengkokan aluminium yang ketat.

Pemilihan suhu sangat penting ketika merencanakan proyek pembengkokan aluminium. Aluminium O-temper yang dianil sepenuhnya menawarkan perpanjangan tertinggi dan kekuatan leleh minimal, sehingga ideal untuk tikungan radius yang sempit. Namun, ketika integritas struktural memerlukan temper T4 atau T6, para insinyur harus memperhitungkan peningkatan rasio kekuatan luluh terhadap tarik. Membengkokkan profil paduan 6061-T6 memerlukan radius tekukan yang jauh lebih besar dibandingkan profil 6061-O atau 6063-T4. Mencoba radius pembengkokan aluminium yang agresif pada material T6 tanpa pemanasan awal atau pembentukan bertahap sering kali menyebabkan kegagalan geser intergranular di sepanjang kulit tegangan luar.

Selain itu, orientasi butir yang dihasilkan selama penggulungan lembaran atau ekstrusi profil menentukan keuletan terarah dalam pembengkokan aluminium. Melakukan operasi pembengkokan aluminium yang sejajar dengan arah penggulungan memanjang akan menyebabkan material mengalami tegangan tarik yang lebih tinggi di sepanjang batas butir, sehingga meningkatkan kemungkinan retak tepi. Melakukan proses pembengkokan aluminium tegak lurus (melintang) terhadap arah butiran akan mendistribusikan regangan tarik secara lebih merata ke seluruh struktur mikro. Insinyur harus mengevaluasi arah butiran ketika menyusun bagian-bagian pada tata letak lembaran logam atau mengorientasikan profil struktural yang kompleks sebelum melakukan rutinitas pembengkokan aluminium rem tekan atau penarikan putar.

Metode dan Proses Pembengkokan Aluminium Teknis Utama

Pembengkokan aluminium industri memanfaatkan metode pembentukan mekanis yang berbeda—termasuk pembengkokan V rem tekan, pembengkokan tarik putar, pembengkokan tiga gulungan, dan pembentukan regangan—dipilih berdasarkan geometri profil, stabilitas penampang, dan akurasi tekukan yang diperlukan.

Pemilihan metodologi pembengkokan aluminium yang benar bergantung pada apakah benda kerja berupa lembaran datar, ekstrusi struktural, pipa bundar, atau bagian berongga persegi panjang. Untuk lembaran logam dan profil sederhana, pembentukan rem tekan CNC banyak digunakan. Pembengkokan udara menawarkan fleksibilitas dengan menggunakan kedalaman pukulan untuk mengontrol sudut, sementara bottoming dan coining memberikan kemampuan pengulangan sudut yang ekstrim dengan mengorbankan tonase yang jauh lebih tinggi. Namun, karena aluminium menunjukkan modulus elastisitas yang lebih rendah dibandingkan dengan baja, pembengkokan udara CNC yang presisi memerlukan mahkota hidraulik dinamis yang canggih dan sistem pengukuran sudut waktu nyata untuk mengimbangi variasi paduan batch-ke-batch selama pembengkokan aluminium.

Saat memproses pipa aluminium atau ekstrusi berongga kompleks, pembengkokan aluminium tarik putar adalah standar industri untuk aplikasi radius sempit. Dalam pembengkokan aluminium tarik putar, profil dijepit pada cetakan tikungan dan ditarik mengelilingi sumbu berputar sambil ditopang secara internal oleh mandrel presisi dan secara eksternal oleh cetakan penghapus. Mandrel menopang rongga internal untuk mencegah keruntuhan penampang, perataan dinding, atau kerutan sepanjang radius kompresi bagian dalam. Wiper mati mencegah material berkumpul pada titik singgung. Metode ini sangat penting untuk pembuatan rangka struktural yang presisi, jalur perpindahan fluida, dan komponen OEM khusus yang luas penampangnya harus tetap konstan.

Untuk busur radius besar, cincin, dan kurva struktural kontinu, pembengkokan aluminium tiga gulungan (penggulungan piramida atau sudut) dan pembentukan regangan lebih disukai. Pembentukan regangan melibatkan cengkeraman profil aluminium di kedua ujungnya, menerapkan beban tarik aksial untuk membawa material mendekati titik lelehnya, dan membungkusnya di sekitar blok bentuk jantan. Dengan menempatkan seluruh penampang di bawah tegangan, pembengkokan aluminium regangan menghilangkan tekanan tekan pada radius bagian dalam, sehingga secara efektif menekan pegas kembali dan kerutan internal. Untuk produsen peralatan medis yang memerlukan penyelesaian estetika sempurna dan toleransi struktural yang ketat, penggunaan proses pembentukan dingin berpresisi tinggi seperti pembengkokan aluminium presisi untuk aplikasi peralatan medis memastikan stabilitas geometris yang tinggi dan kontur struktur yang halus di seluruh profil yang ditekuk.

Menghitung Springback, Bend Allowance, dan Minimum Bend Radius

Kontrol dimensi yang akurat dalam pembengkokan aluminium memerlukan perhitungan matematis yang tepat dari pergeseran sumbu netral, nilai faktor K, kelonggaran tekukan, dan kompensasi pegas elastis khusus paduan.

Selama operasi pembengkokan aluminium pembentukan dingin, permukaan luar material mengalami regangan tarik sedangkan permukaan bagian dalam mengalami regangan tekan. Di antara kedua zona ini terdapat sumbu netral, yang tidak mengalami tegangan. Saat tikungan menajam, sumbu netral bergeser ke dalam menuju permukaan tekan. Rasio posisi sumbu netral terhadap total ketebalan material didefinisikan sebagai faktor K. Dalam perhitungan pembengkokan aluminium yang tepat, faktor K biasanya berkisar antara 0,33 untuk jari-jari sempit hingga 0,50 untuk pembengkokan radius besar, yang secara langsung mempengaruhi panjang pola datar yang dikembangkan.

Menghitung Kelonggaran Bend (BA) dan Pengurangan Bend (BD) yang benar mencegah perbedaan dimensi pada bagian struktur yang tertekuk. Rumus matematika Kelonggaran Tekuk dinyatakan sebagai: BA = (pi / 180) B (R + K * T), dengan B menyatakan sudut tekuk dalam derajat, R adalah jari-jari tekukan bagian dalam, K adalah faktor K, dan T adalah ketebalan material. Secara bersamaan, springback terjadi ketika gaya lentur dilepaskan dan regangan elastis pulih. Karena aluminium memiliki modulus elastisitas kira-kira sepertiga dari baja (69 GPa vs. 200 GPa), pegas pada pembengkokan aluminium jauh lebih terasa dan harus diimbangi dengan pembengkokan material yang berlebihan atau modifikasi geometri cetakan.

Untuk menetapkan kemampuan pengulangan dalam pembengkokan aluminium otomatis, para insinyur menggunakan analisis elemen hingga (FEA) bersamaan dengan pengujian empiris untuk memetakan sudut pegas. Untuk pembengkokan aluminium 6061-T6, springback dapat berkisar antara 2 hingga 10 derajat tergantung pada rasio radius tikungan terhadap ketebalan dinding. Mengontrol parameter radius tikungan minimum mencegah pemisahan butiran luar dan retak tegangan. Menerapkan konfigurasi perkakas khusus, seperti cetakan bawah uretana atau cetakan sayap putar khusus, membantu mendistribusikan regangan lokal secara merata di seluruh zona deformasi selama proses produksi pembengkokan aluminium volume tinggi.

Perlindungan Permukaan dan Kontrol Kualitas Pasca Bending

Mempertahankan kualitas permukaan murni dan integritas struktural selama pembengkokan aluminium memerlukan bahan perkakas khusus, pelumas permukaan, inspeksi geometris, dan prosedur pengujian non-destruktif.

Karena paduan aluminium relatif lunak dan rentan terhadap kerusakan, kontak langsung antara cetakan baja mentah dan benda kerja aluminium selama pembengkokan aluminium dapat menyebabkan permukaan tergores, logam terangkat, dan tanda tarikan yang merusak secara kosmetik. Untuk mencegah hal ini, fasilitas produksi lanjutan menggunakan baja perkakas yang diperkeras (seperti D2 atau A2) yang dilapisi dengan Titanium Nitrida (TiN) atau pelapisan Krom, dipoles hingga mencapai lapisan cermin. Sebagai alternatif, sisipan polimer sintetik yang sangat halus, seperti Delrin atau bantalan cetakan uretan khusus, ditempatkan di antara benda kerja dan perkakas logam selama pembengkokan aluminium untuk menghilangkan perpindahan tanda pahat pada permukaan estetis atau anodisasi.

Pelumasan memainkan peran penting dalam perlindungan lapisan batas selama pembengkokan aluminium tugas berat. Oli sintetis dengan viskositas tinggi atau pelumas evaporatif yang larut dalam air mengurangi gesekan pada permukaan kontak wiper die dan mandrel selama pembengkokan aluminium penarik putar. Tanpa pelumasan yang memadai, gesekan menyebabkan penumpukan panas lokal, meningkatkan daya rekat material pada mandrel dan menyebabkan penipisan dinding yang berlebihan, ovalitas tabung, atau permukaan lecet di sepanjang busur lengkung bagian dalam.

Verifikasi kualitas pasca pembentukan untuk pembengkokan aluminium presisi mencakup pengujian non-destruktif (NDT) dan inspeksi geometris. Mesin Pengukur Koordinat (CMM) dan pemindai laser optik 3D mengukur distorsi profil penampang, toleransi sudut, dan panjang kaki terhadap model CAD. Untuk komponen struktural penahan beban kritis, pengujian pengukur ketebalan dinding ultrasonik memastikan bahwa penipisan dinding tegangan luar tidak melebihi batas teknik yang diijinkan (biasanya dilakukan di bawah 15-20% dari ketebalan dinding nominal). Memanfaatkan metodologi fabrikasi canggih seperti solusi pembengkokan aluminium khusus khusus memastikan bahwa standar dimensi yang ketat dan kriteria pemeriksaan retakan mikroskopis terpenuhi di seluruh komponen struktural penting.

Protokol Pemeliharaan Perkakas dan Pencegahan Pengikisan: Untuk memaksimalkan masa pakai perkakas dan menjamin penyelesaian permukaan bebas cacat selama operasi pembengkokan aluminium kecepatan tinggi, tim teknis harus melakukan pembersihan cetakan secara teratur dengan pelarut kimia non-abrasif untuk menghilangkan endapan mikro-aluminium. Periksa mandrel dan wiper mati untuk melihat tanda-tanda keausan perekat setiap 500 siklus tikungan. Pastikan sistem pelumasan otomatis menyalurkan volume lapisan cairan yang konsisten langsung ke zona gesekan bertekanan tinggi sebelum setiap langkah pembengkokan.

Aplikasi Industri Komponen Aluminium yang Ditekuk Khusus

Pembengkokan aluminium khusus sangat penting dalam industri manufaktur modern, memungkinkan profil struktural yang ringan, tahan korosi, dan berkekuatan tinggi untuk sektor transportasi, arsitektur, ruang angkasa, dan peralatan khusus.

1. Kerangka Kerja Dirgantara dan Transportasi

   Dalam desain struktur ruang angkasa, pembengkokan aluminium banyak diterapkan untuk membuat cincin rangka badan pesawat, pengaku tiang sayap, penyangga balok lantai, dan saluran lintasan kursi. Paduan berkekuatan tinggi seperti 2024 dan 7075 dibentuk di bawah kondisi temper yang dikontrol secara ketat untuk meminimalkan bobot sekaligus mempertahankan kapasitas beban struktural maksimum. Dalam bidang teknik otomotif, pembengkokan aluminium yang presisi menciptakan balok bumper manajemen tabrakan, rel sasis rangka ruang, rangka penutup baterai untuk kendaraan listrik (EV), dan jaringan saluran cairan hidraulik, sehingga berkontribusi signifikan terhadap upaya bobot kendaraan yang lebih ringan.

2. Sistem Rangka Arsitektur dan Dinding Tirai

   Teknik arsitektur mengandalkan pembengkokan dan peregangan aluminium gulungan untuk menciptakan ekstrusi dinding tirai kaca, bingkai skylight berkubah, struktur kanopi dekoratif, dan tiang jendela melengkung khusus. Paduan seperti 6063-T5 atau T6 memberikan kemampuan anodisasi dan pelapisan bubuk pasca-pembengkokan yang sangat baik, memberikan ketahanan terhadap cuaca dan daya tarik estetika pada fasad bangunan komersial skala besar.

3. Peralatan dan Penutup Medis Presisi Tinggi

   Manufaktur teknologi medis menuntut standar sanitasi yang tinggi, bobot yang ringan, dan pengulangan dimensi yang tepat. Pembengkokan aluminium khusus membentuk anggota sasis struktural, rangka peralatan penanganan pasien, lengan penerangan bedah, dan penutup keranjang diagnostik seluler khusus. Mengintegrasikan pembentukan presisi tinggi melalui operasi pembengkokan aluminium perangkat medis presisi tinggi menjamin kontur struktur yang halus dan ergonomis, profil sudut bebas las yang bersih, dan kekakuan struktural yang penting untuk peralatan diagnostik medis yang sensitif.

4. Penukar Panas Industri dan Sistem Fluida

   Dalam industri HVAC, pendingin, dan pembangkit listrik, pembengkokan aluminium tarik putar membentuk tabung kumparan serpentin yang kompleks dan header penukar panas. Penggunaan pipa aluminium 3003 atau 5052 memastikan konduktivitas termal dan ketahanan korosi yang unggul sekaligus menjaga integritas penahanan tekanan dalam kondisi siklus termal.

Ringkasan Komprehensif Integrasi Bending Aluminium Presisi

Menguasai pembengkokan aluminium presisi memerlukan pemahaman mendalam tentang metalurgi material, dinamika deformasi mekanis, perhitungan matematis yang akurat, dan pilihan perkakas pembentuk dingin yang disesuaikan. Dengan menilai secara hati-hati suhu paduan, arah butir, rasio radius tikungan, dan karakteristik pegas, insinyur manufaktur dapat secara konsisten menghasilkan komponen lentur bebas cacat dengan toleransi geometrik yang ketat. Menerapkan metode canggih seperti pembengkokan tarik putar, pembengkokan udara rem tekan dengan mahkota dinamis, atau pembentukan regangan memastikan integritas struktural dan perlindungan permukaan di seluruh lembaran kompleks, tabung, dan profil ekstrusi. Pada akhirnya, mengintegrasikan prosedur kontrol kualitas yang kuat dan model perhitungan yang akurat memungkinkan produsen OEM mengoptimalkan efisiensi produksi dan menghadirkan komponen aluminium berkinerja tinggi di seluruh aplikasi peralatan dirgantara, otomotif, arsitektur, dan medis.
