Apa saja persyaratan pembengkokan sudut dalam manufaktur otomotif?

Pembengkokan sudut dalam manufaktur otomotif memerlukan kontrol parameter mekanis yang ketat, termasuk manajemen rasio radius tikungan yang tepat, prediksi pegas yang sistematis, batas distorsi penampang yang ketat, pemilihan temper metalurgi yang tepat, dan verifikasi toleransi dimensi otomatis untuk menjaga integritas struktural di seluruh sasis struktural dan komponen manajemen tabrakan.

Sekilas

Toleransi Mekanik dan Persyaratan Radius Tikungan

Toleransi mekanis dan aturan radius tikungan minimum dalam manufaktur otomotif menetapkan kondisi batas yang diperlukan untuk memastikan terjadinya deformasi plastis tanpa lokalisasi regangan, rekahan mikro, atau varians dimensi di luar ambang batas perakitan OEM.

Untuk mencapai pengulangan dimensi yang ketat pada produksi otomotif bervolume tinggi memerlukan spesifikasi geometri profil, variasi ketebalan dinding, dan rasio kelengkungan tikungan yang tepat. Dalam rangka struktural otomotif, komponen dirancang berdasarkan sel pengelasan robotik otomatis dan platform kendaraan modular. Akibatnya, toleransi linier dan sudut harus tetap sangat ketat untuk menghindari kesalahan penumpukan perakitan.

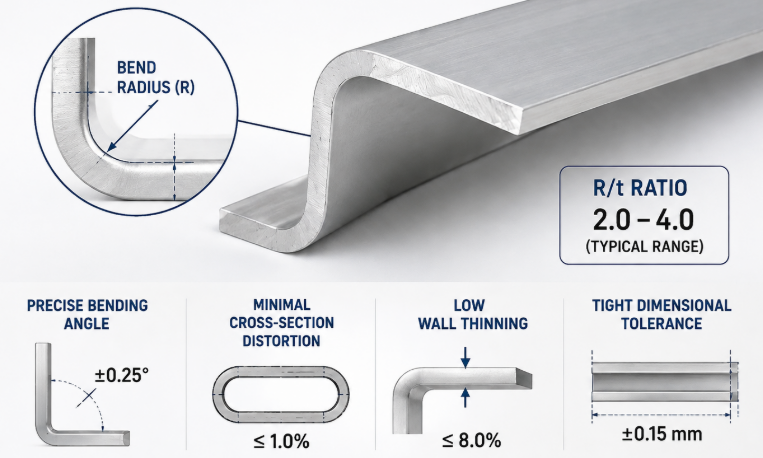

Metrik dasar yang mengendalikan kelayakan sudut lentur adalah rasio $R/t$ , di mana $R$ mewakili radius tikungan garis tengah dan $t$ mewakili ketebalan dinding atau tinggi flensa profil. Pada pembengkokan sudut aluminium otomotif, penurunan di bawah batas kritis $R/t$ akan menimbulkan regangan tarik yang berlebihan pada radius luar (extrados), yang menyebabkan penurunan permukaan leher atau kulit jeruk, sekaligus menyebabkan tekuk tekan di sepanjang radius dalam (intrados).

Untuk menjaga kepatuhan di seluruh geometri spasial yang kompleks, proses manufaktur harus menyeimbangkan distribusi regangan plastik terhadap kecenderungan pegas kembali. Ketika profil aluminium tertentu mengalami pembengkokan lokal, serat luar mengalami tegangan uniaksial sedangkan serat dalam mengalami kompresi. Jika tegangan tekan bagian dalam melebihi titik leleh tanpa dukungan lokal, jaringan profil akan bergelombang, tertekuk, atau runtuh ke dalam. Sebaliknya, jika tegangan luar melebihi kekuatan tarik ultimat, maka akan terjadi pemisahan butir yang dahsyat.

Pemilihan Bahan dan Standar Kondisi Temper

Pemilihan material untuk pembengkokan sudut otomotif berpusat pada paduan aluminium seri 6000 dan seri 7000 yang dapat diberi perlakuan panas struktural, dengan kondisi temper tertentu menentukan keuletan awal, perilaku pengerasan regangan, dan kinerja mekanis akhir.

Dalam arsitektur kendaraan modern, paduan seri 6000 (terutama 6061, 6063, 6082, dan 6005A) mendominasi aplikasi struktural karena keseimbangan ekstrudabilitas, sifat mampu bentuk, ketahanan terhadap korosi, dan respons pengerasan usia pasca tekuk. Untuk aplikasi manajemen energi tabrakan ekstrem, paduan seri 7000 berkekuatan tinggi semakin banyak dispesifikasikan, meskipun pengurangan perpanjangan pada suhu ruangan memerlukan kontrol lingkungan pembengkokan yang ketat.

Kondisi temper material memainkan peran yang menentukan dalam menentukan kelenturan. Dalam temper T6 yang telah berumur penuh, paduan aluminium menunjukkan kekuatan luluh yang tinggi tetapi perpanjangan seragam yang rendah, membuat sudut radius lentur yang rapat rentan terhadap retak permukaan di sepanjang pita slip. Akibatnya, operasi pembengkokan primer sering dilakukan dalam kondisi temper T4 yang lebih lunak (larutan diberi perlakuan panas dan berumur alami), di mana keuletan yang lebih tinggi memungkinkan terjadinya regangan plastis yang signifikan tanpa kegagalan. Setelah proses pembengkokan sudut mekanis, komponen menjalani pengerasan presipitasi buatan untuk mencapai sifat mekanik T6 akhir.

1. Paduan Magnesium-Silikon Seri 6000 : Menawarkan kekuatan luluh dan karakteristik pengerasan kerja yang sangat baik, paduan ini berfungsi sebagai tolok ukur untuk rangka ruang struktural dan profil balok benturan samping. Nilai perpanjangannya dalam temper T4 umumnya berkisar antara 18% hingga 24%, memungkinkan pembengkokan radius variabel yang kompleks tanpa celah mikro prematur.

2. Paduan Seri 7000 Berkekuatan Tinggi : Memanfaatkan seng dan magnesium sebagai elemen paduan utama, material ini menghasilkan kekuatan leleh sangat tinggi yang cocok untuk balok penguat bemper dan pengaku pilar atap. Pembengkokan paduan ini memerlukan kontrol yang tepat terhadap laju regangan dan, dalam banyak kasus, teknik pembentukan panas untuk mencegah patah getas di sepanjang batas luar tekukan.

3. Paduan Seri 5000 yang Tidak Dapat Diolah dengan Panas : Paduan pengerasan kerja yang sangat ulet yang digunakan terutama untuk braket non-struktural, sudut trim, dan pelindung panas. Ekstrusi ini menawarkan sifat mampu bentuk yang luar biasa namun kekuatan leleh akhir yang lebih rendah dibandingkan dengan ekstrusi struktural seri 6000.

OEM otomotif Eropa sering kali menyukai ekstrusi 6082-T4 untuk sudut struktural sasis utama karena manajemen sensitivitas pendinginan yang tinggi dan ketangguhan yang unggul dari paduan tersebut. Untuk geometri kompleks yang memerlukan jari-jari ultra-ketat, pembengkokan hangat antara 150°C dan 220°C diterapkan untuk menurunkan kekuatan luluh untuk sementara dan meningkatkan kapasitas pengerasan regangan tanpa memicu penuaan berlebih dini pada struktur metalurgi.

Teknologi dan Mesin Bending Khusus

Pembengkokan sudut otomotif menggunakan proses deformasi dinamis yang dikontrol CNC termasuk pembengkokan tarikan putar, pembengkokan regangan, pembengkokan tiga gulungan, dan pembengkokan tekan, masing-masing dipilih berdasarkan modulus bagian, radius tikungan, dan volume produksi.

Pemilihan teknologi pembengkokan yang optimal bergantung langsung pada geometri profil struktur, radius pembengkokan yang diperlukan, irama produksi, dan batas distorsi penampang yang diijinkan. Sel produksi otomatis mengintegrasikan mesin CNC multi-sumbu canggih untuk mencapai akurasi berulang yang tinggi di jalur spasial tiga dimensi.

1. Teknologi Lentur Regangan : Dalam pembengkokan regangan, gaya tarik aksial yang melebihi titik leleh material diterapkan pada ekstrusi sebelum dan selama menyekanya pada blok bentuk. Dengan menggeser seluruh penampang ke dalam domain regangan tarik, regangan lentur menghilangkan tekanan tekan pada radius bagian dalam, secara efektif mencegah tekuk profil dan secara drastis mengurangi pegas balik. Ini adalah metode utama untuk komponen rangka ruang otomotif yang panjang dan struktural.

2. Rotary Draw Bending : Ideal untuk tikungan struktural dengan radius sempit dan presisi tinggi. Profil dijepit pada cetakan tikungan yang berputar dan ditarik mengelilingi radius sementara wiper die dan mandrel internal menopang dinding profil. Proses ini menawarkan kontrol ketat terhadap geometri penampang, sehingga ideal untuk bagian struktural aluminium sudut sempit.

3. Three-Roll Bending (Roll Forming) : Menggunakan tiga roller yang dapat disesuaikan untuk mengubah bentuk profil aluminium secara progresif menjadi radius yang besar, kontinu, atau variabel. Ini memberikan fleksibilitas produksi yang tinggi untuk anggota rangka kendaraan yang menyapu panjang, meskipun pengendalian springback memerlukan sistem pengukuran laser inline secara real-time.

4. Press Bending / Ram Bending : Proses berkecepatan tinggi dan hemat biaya di mana ram pembentuk menekan profil di antara dua cetakan pendukung tetap. Meskipun cocok untuk produksi braket bervolume tinggi dengan radius yang besar, braket ini menawarkan dukungan penampang terbatas dan rentan menyebabkan perataan profil jika tidak dipantau dengan cermat.

Untuk komponen otomotif struktural khusus yang memerlukan toleransi ketat dan geometri yang disesuaikan, memanfaatkan proses manufaktur khusus dengan presisi tinggi—seperti yang dievaluasi dalam metodologi [layanan pembengkokan aluminium] tingkat lanjut —memastikan bahwa integritas profil struktural dipertahankan sepanjang siklus produksi volume tinggi.

Integritas Lintas Bagian dan Pengendalian Distorsi

Mempertahankan geometri penampang selama pembengkokan sudut memerlukan penanggulangan gaya radial lokal yang menyebabkan penipisan dinding, melebarnya flensa, tekuk badan, dan perataan profil.

Ketika ekstrusi aluminium struktural sudut L, saluran C, atau berongga dibengkokkan, vektor tegangan radial yang diarahkan ke pusat kelengkungan memaksa dinding luar bergerak ke dalam sambil mendorong dinding bagian dalam ke luar. Deformasi yang tidak terkendali mengakibatkan distorsi penampang yang parah, menyebabkan profil bengkok tidak mampu dikawinkan dengan rakitan stempel yang berdekatan atau memenuhi persyaratan beban benturan struktural.

Untuk mempertahankan geometri struktural dalam ekstrusi aluminium kompleks, mandrel internal dan sepatu fleksibel eksternal diintegrasikan langsung ke rakitan cetakan lentur. Mandrel—mulai dari desain sumbat padat hingga konfigurasi artikulasi multi-bola—menopang rongga internal profil secara langsung pada titik deformasi plastis. Wiper eksternal mencegah material berkerut saat bertransisi ke zona kompresi.

Desain perkakas khusus yang canggih juga memanfaatkan cairan hidraulik internal atau inti paduan dengan titik leleh rendah selama fase pembengkokan. Dalam braket struktural otomotif presisi tinggi, sisipan poliuretan fleksibel padat internal dikompresi di dalam profil untuk mempertahankan paralelisme badan selama operasi penarikan putar berkecepatan tinggi.

Strategi Pengendalian dan Kompensasi Springback

Kontrol springback dalam pembengkokan sudut otomotif melibatkan netralisasi pemulihan regangan elastis melalui pembengkokan berlebih mekanis, sistem umpan balik CNC adaptif, penyetelan tegangan regangan, dan pelepas tegangan termal.

Springback terjadi karena deformasi plastis selalu disertai regangan elastis. Ketika gaya lentur dihilangkan, regangan elastis terlepas, menyebabkan komponen yang tertekuk sedikit tidak tertekuk ke arah bentuk aslinya. Pada paduan aluminium struktural berkekuatan tinggi, dimana rasio kekuatan luluh terhadap modulus elastisitas ( $R_y / E$ ) tinggi, pegas dapat mengubah sudut akhir beberapa derajat jika tidak diberi kompensasi.

1. Kompensasi Bending Berlebih Mekanis : Cetakan pembengkokan dikerjakan dengan geometri terkoreksi yang membengkokkan material melewati sudut target dengan jumlah yang sama persis dengan sudut pegas yang diprediksi. Metode ini efektif untuk menjalankan produksi terstandar dengan lot material yang dikontrol secara ketat.

2. Lentur Regangan Kontrol Tegangan Aktif : Dengan menerapkan tegangan aksial secara simultan selama fase lentur, keadaan tegangan di seluruh penampang didorong ke dalam domain leleh plastis. Hal ini secara drastis mengurangi gradien regangan diferensial antara zona tarik luar dan zona tekan dalam, sehingga mengurangi pegas kembali ke tingkat mendekati nol.

3. Umpan Balik CNC Adaptif In-Line : Mesin penarik multi-gulung dan putar modern menggunakan pemindai optik terintegrasi atau sistem pengukuran laser yang mengukur sudut pegas segera setelah tikungan. Algoritme CNC secara otomatis menyesuaikan parameter pukulan mekanis untuk lintasan atau bagian berikutnya guna mempertahankan pita toleransi yang ketat.

4. Pembengkokan Hangat Berbantuan Termal : Memanaskan profil aluminium yang dapat diolah dengan panas hingga suhu antara 160°C dan 200°C selama pembengkokan akan menurunkan titik luluh material dan mengurangi pemulihan modulus elastisitas, sehingga meminimalkan variasi pegas balik pasca-proses.

Tip Perawatan Mandrel : Periksa, poles, dan lumasi mandrel artikulasi internal secara teratur menggunakan pelumas sintetis khusus bertekanan tinggi. Dalam pembengkokan sudut aluminium struktural, pengambilan mikro dari aluminium galling pada permukaan mandrel baja yang diperkeras meningkatkan ketahanan gesekan, tegangan tarik lokal, necking dinding luar, dan varian pegas.

Aplikasi Struktural dalam Rakitan Otomotif

Profil aluminium bersudut struktural membentuk rakitan penahan beban yang penting di seluruh arsitektur platform kendaraan pembakaran internal, hibrida, dan listrik modern.

Desain struktur otomotif mengutamakan penyerapan energi yang tinggi, kekakuan, dan bobot yang minimal. Sudut struktural aluminium dan ekstrusi melengkung yang kompleks berfungsi sebagai tulang punggung dasar untuk sel pengaman, dudukan sasis, dan rangka penutup baterai.

1. Sistem Manajemen Tabrakan (CMS) : Balok benturan bemper depan dan belakang memiliki sudut sapuan kompleks yang dirancang untuk menyerap energi kinetik selama tabrakan. Profil ini memerlukan deformasi plastis yang terkendali tanpa retak untuk melindungi substruktur kendaraan utama.

2. Penutup Paket Baterai EV : Baki baterai kendaraan listrik menggunakan sudut struktural aluminium yang ditekuk secara presisi dan rangka perimeter untuk membuat penutup struktural yang kaku dan kedap cairan. Rangka ini harus tahan terhadap beban benturan lateral yang ekstrem untuk mencegah penetrasi sel baterai.

3. Rangka Ruang Body-in-White (BIW) : Arsitektur rangka ruang aluminium memanfaatkan profil sudut struktural bengkok untuk lengkungan atap, perkuatan pilar A, dan rakitan ambang samping, sehingga menghasilkan kekakuan torsi tinggi sekaligus mengurangi bobot total bodi.

4. Braket Suspensi Subrangka Sasis : Braket sudut aluminium bengkok ukuran berat mengamankan lengan kendali, rak kemudi, dan subframe ke bodi utama, sehingga memerlukan ketahanan lelah yang tinggi di bawah beban mekanis siklis.

Solusi struktural yang disesuaikan, seperti implementasi khusus [layanan pembengkokan aluminium] , memungkinkan pemasok otomotif untuk mengintegrasikan profil geometris yang kompleks ke dalam arsitektur platform modular sambil tetap mematuhi metrik kinerja tabrakan struktural yang ketat.

Persyaratan Kinerja Struktural dan Pengujian Kualitas

Jaminan kualitas untuk pembengkokan sudut otomotif melibatkan matriks komprehensif pengujian visual dan dimensi non-destruktif, analisis metalografi destruktif, dan validasi keselamatan tabrakan dinamis.

Untuk mengesahkan komponen struktural aluminium sudut bengkok untuk produksi OEM, suku cadang harus menjalani protokol validasi yang ketat untuk memastikan bahwa pembentukan dingin yang parah tidak menimbulkan lokasi nukleasi kelelahan internal, celah mikro, atau penipisan dinding kritis.

Prosedur validasi primer mencakup pemindaian laser 3D optik non-destruktif untuk memetakan kontur permukaan lengkap terhadap model CAD asli, menghasilkan peta deviasi berkode warna digital. Pengujian ketebalan ultrasonik mengukur penipisan dinding ekstrados, memastikan bahwa ketebalan material yang tersisa memenuhi spesifikasi pembebanan benturan struktural.

Protokol pengujian destruktif meliputi pemolesan metalografi lintas bagian dan pemeriksaan mikroskopis. Evaluasi mikrostruktur memastikan bahwa dislokasi yang disebabkan oleh regangan tidak menciptakan rongga mikro di sepanjang batas butir. Selain itu, kupon tarik yang dipotong dari zona tikungan regangan tinggi diuji untuk mengevaluasi keuletan sisa dan kepatuhan kekuatan hasil pengerasan pasca-pengerasan.

Validasi struktural akhir memerlukan pengujian kelayakan tabrakan skala penuh, di mana sub-rakitan lengkap (seperti balok tumbukan bemper atau rel samping baterai) dikenai uji tumbukan aksial kuasi-statis kecepatan tinggi dan uji tumbukan dinamis. Kinerja komponen dievaluasi berdasarkan perilaku pelipatan yang dapat diprediksi, kapasitas penyerapan energi total, dan kebebasan penuh dari retak getas sepanjang jari-jari tikungan asli.

Mengoptimalkan proses pembengkokan sudut otomotif memerlukan penyelarasan pemilihan paduan, desain perkakas presisi, dan kontrol pegas aktif. Dengan menyeimbangkan distribusi regangan dengan dukungan penampang yang kaku, tim manufaktur menghasilkan komponen struktural aluminium ringan yang memenuhi standar kinerja dan keselamatan OEM otomotif yang ketat.
