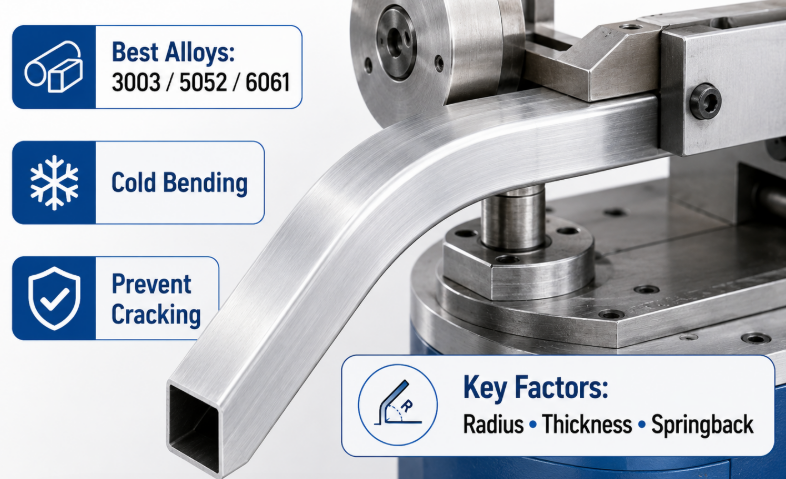

Pembengkokan Aluminium: Teknik, Jenis Paduan & Tip Desain

Pembengkokan aluminium adalah proses fabrikasi logam penting yang membentuk kembali profil, lembaran, dan tabung aluminium menjadi lengkungan atau sudut yang presisi. Prosesnya sangat bergantung pada pemilihan temper paduan aluminium yang tepat, menghitung radius tikungan yang sesuai untuk mencegah kegagalan material, dan menerapkan metode fabrikasi yang benar seperti pembengkokan tarik putar, pembengkokan gulungan, atau pembengkokan rem tekan. Untuk mencapai tikungan yang berhasil tanpa retak material memerlukan pengetahuan teknis yang mendalam tentang keuletan paduan, orientasi butir, dan batas mekanis benda kerja logam.

Sekilas

Apa Aluminium Terbaik untuk Aplikasi Pembengkokan

Paduan aluminium terbaik untuk aplikasi pembengkokan adalah seri 3000, 5000, dan 6000, khususnya 3003, 5052, dan 6061, karena menawarkan keseimbangan optimal antara kekuatan tarik, keuletan, dan batas perpanjangan di bawah tekanan mekanis.

Profil Metalurgi Paduan yang Dapat Ditekuk

Saat memilih bahan mentah untuk manufaktur industri, pemahaman kimia logam adalah hal yang terpenting. Seri 3000 terutama dicampur dengan mangan. Susunan kimia ini menghasilkan kekuatan sedang ditambah dengan sifat pemanjangan yang sangat diinginkan. Untuk komponen arsitektur sederhana, peralatan rumah tangga, dan saluran udara bertekanan rendah, 3003-H14 mewakili pilihan standar industri karena kemampuan kerja yang sangat baik dan ketahanan terhadap retak.

Seri 5000 menggunakan magnesium sebagai elemen paduan utamanya. Penambahan ini memberikan kekuatan tarik yang jauh lebih tinggi dan ketahanan korosi yang unggul dibandingkan seri 3000. Dalam kelompok ini, 5052-H32 dikenal luas sebagai salah satu paduan struktural paling serbaguna untuk pembengkokan. Bahan ini mempertahankan kekuatan lelah yang tinggi dan dapat dibentuk dengan jari-jari yang rapat tanpa menimbulkan retakan permukaan, sehingga sangat berharga untuk komponen kelautan, penutup struktural, dan perangkat keras industri khusus.

Seri 6000 mengandung silikon dan magnesium, membentuk magnesium silisida. Komposisi ini membuat paduan dapat diolah dengan panas. Meskipun 6061-T6 adalah paduan aluminium struktural yang paling umum digunakan dalam aplikasi tugas berat, kekuatan luluhnya yang tinggi membuat pembentukan dingin menjadi sangat menantang. Untuk mencapai kurva kompleks dalam profil struktural, perancang sering kali menentukan 6061 dalam keadaan anil (6061-O) atau memanfaatkan mitra fabrikasi khusus dan presisi tinggi. Misalnya, struktur medis modern menuntut toleransi geometris yang ketat dan standar estetika yang tinggi, yang dicapai melalui layanan pembengkokan aluminium premium untuk rangka medis yang secara tepat mengontrol deformasi profil struktur seri 6000.

Perbandingan Paduan Kunci Bending

Tabel di bawah menguraikan sifat mekanik dan spesifikasi radius tikungan minimum untuk paduan yang paling umum digunakan dalam fabrikasi presisi:

Perilaku Mekanis dan Implikasi Desain

Memahami hubungan antara kekuatan luluh dan perpanjangan putus sangat penting untuk desain struktur. Paduan dengan persentase perpanjangan yang tinggi dapat mengalami deformasi plastis yang signifikan sebelum mencapai kekuatan tarik utamanya, yang menunjukkan titik pemisahan atau robekan fisik. Saat merancang kerangka struktur yang kompleks, penggunaan 5052 atau 6061-T4 memungkinkan para insinyur memanfaatkan kapasitas penahan beban yang tinggi sekaligus memastikan material dapat menahan pembentukan mekanis tanpa retakan mikro internal.

Pembeli industri Eropa sering kali menyukai seri 5000 dan 6000 karena kinerjanya yang seimbang dalam lingkungan yang menuntut. Standar permesinan Eropa menekankan keselamatan struktural dan ketahanan lelah jangka panjang, sehingga mengarahkan produsen ke paduan yang tidak menunjukkan retak akibat korosi selama masa pakai yang lama. Preferensi ini menyoroti mengapa pemilihan material yang tepat harus dipadukan dengan geometri perkakas khusus untuk menjaga integritas struktur kristal paduan.

Bisakah Aluminium Dibengkokkan Tanpa Pemanasan?

Aluminium dapat dibengkokkan tanpa pemanasan melalui proses pembentukan dingin, asalkan paduan yang dipilih menunjukkan keuletan alami yang tinggi, kondisi temper yang dioptimalkan untuk pembentukan, dan radius tekukan melebihi ambang batas kritis minimum bahan tertentu.

Fisika Pembengkokan Dingin

Pembengkokan dingin mengacu pada deformasi plastis logam pada suhu sekitar. Selama proses ini, butiran paduan aluminium pada permukaan luar tikungan mengalami tegangan tarik dan memanjang, sedangkan butiran pada permukaan bagian dalam mengalami tegangan tekan. Jika tegangan tarik melebihi kekuatan tarik akhir material, maka logam akan patah. Akibatnya, pembengkokan dingin sangat berhasil dengan temper anil (ditandai dengan akhiran O) dan temper yang diperkeras regangan (seperti H14 atau H32) yang memiliki potensi pemanjangan mekanis yang cukup.

Sebaliknya, temper yang diberi perlakuan panas (seperti T6) memiliki kisi kristal yang terkunci rapat yang dirancang untuk memaksimalkan kekuatan luluh dan kekerasan. Membengkokkan 6061-T6 pada suhu kamar hingga radius sempit hampir selalu mengakibatkan kegagalan besar di sepanjang radius tikungan luar. Agar bahan tersebut berhasil dibengkokkan secara dingin, perakit harus meningkatkan radius tekukan secara signifikan atau menggunakan mesin khusus yang mendistribusikan gaya mekanis secara merata ke seluruh benda kerja.

Di sektor dengan keandalan tinggi seperti diagnostik layanan kesehatan dan transportasi pasien, komponen struktural harus dibentuk tanpa perlakuan panas untuk mempertahankan suhu mekanisnya dan menghindari lengkungan termal. Menggunakan khusus layanan pembengkokan pipa aluminium presisi tinggi memungkinkan produsen memproduksi komponen melengkung dari paduan keras pada suhu kamar, menjaga karakteristik kimia dan fisik logam.

Kemampuan Membungkuk Dingin dengan Paduan dan Temper

Kumpulan data berikut menunjukkan kelayakan pembengkokan dingin pada berbagai suhu untuk ketebalan pelat standar 3,0 mm:

Faktor Sifat Mampu Bentuk dalam Pemrosesan Dingin

Pemrosesan dingin memerlukan pertimbangan cermat terhadap pemulihan elastis material, sebuah fenomena yang dikenal sebagai springback. Ketika gaya lentur dilepaskan, tegangan elastis sisa di dalam aluminium menyebabkan sebagian aluminium kembali ke bentuk aslinya. Karena aluminium dingin memiliki modulus elastisitas yang lebih rendah daripada baja, pegasnya lebih terasa. Perakit harus membengkokkan material dengan sudut yang telah dihitung untuk mencapai geometri akhir yang diinginkan.

Selain itu, pembentukan logam paduan berkekuatan tinggi saat dingin mendekati batas fisiknya dapat menyebabkan cacat permukaan yang dikenal sebagai efek “kulit jeruk”. Tekstur kasar ini terjadi ketika butiran logam berubah bentuk secara tidak merata akibat tekanan tarik. Meskipun tidak selalu merupakan kegagalan struktural, hal ini menurunkan tampilan kosmetik produk, yang tidak dapat diterima untuk ruang industri atau konsumen yang terlihat.

Cara Membengkokkan Alumunium Tanpa Retak

Untuk membengkokkan aluminium tanpa retak, perakit harus menyelaraskan sumbu tekukan tegak lurus terhadap arah butiran yang menggelinding, menggunakan radius tekukan yang memenuhi atau melampaui spesifikasi minimum material, dan menggunakan pelumasan perkakas yang tepat untuk mengurangi gesekan lokal.

Arah Butir dan Penyelarasan Struktur Mikro

Selama proses penggulungan di pabrik, butiran aluminium memanjang searah dengan lembaran penggulungan. Ini menciptakan tekstur terarah yang berbeda di dalam lembaran atau pelat. Pembengkokan sejajar dengan arah butir ini akan memaksa tegangan tarik bekerja sepanjang batas butir, sehingga meningkatkan kemungkinan retak, pecah, atau kegagalan struktur.

Untuk mencegah retak, garis lengkung idealnya berorientasi pada sudut 90 derajat (tegak lurus) terhadap arah penggulungan. Jika suatu bagian memerlukan tikungan dalam berbagai arah, orientasi 45 derajat relatif terhadap arah butir berfungsi sebagai kompromi yang efektif, mendistribusikan gaya tarik melintasi batas butir dan mengurangi konsentrasi tegangan lokal.

Selain itu, kondisi fisik tepi lembaran aluminium yang terpotong memainkan peran penting dalam mencegah penyebaran retakan. Ketika pelat dicukur sesuai ukuran, retakan mikro terbentuk di sepanjang tepi potongan. Jika tepi-tepi ini ditempatkan di bawah tekanan selama siklus pembengkokan, retakan mikro akan menyebar dengan cepat melintasi garis pembengkokan. Menghaluskan dan memoles bagian tepi benda kerja sebelum melakukan pembengkokan merupakan tindakan pencegahan penting yang menghilangkan penambah tekanan mekanis ini.

Variabel Pemrosesan Penting untuk Mencegah Retak

Tabel di bawah mencantumkan tindakan pencegahan penting dan penyesuaian operasional yang diperlukan untuk menghilangkan retak selama tikungan sudut tinggi:

Perkakas Tingkat Lanjut dan Kontrol Proses

Penggunaan perkakas khusus sangat penting saat membengkokkan profil aluminium berkekuatan tinggi. Pembengkokan tarik putar, misalnya, menggunakan cetakan tikungan yang berputar, cetakan tekanan, dan mandrel internal. Mandrel menopang bagian dalam tabung atau profil untuk mencegah keruntuhan, sementara cetakan tekanan mempertahankan kekuatan yang konsisten untuk mencegah kerutan. Menerapkan layanan lengkung pipa aluminium profesional memastikan penempatan mandrel, tekanan penjepit, dan kecepatan penarikan disinkronkan secara matematis untuk menghilangkan retakan permukaan.

Untuk komponen struktural tugas berat, pelanggan industri mencari Pengurangan Ketebalan Dinding (WTR) yang konsisten dan ovalitas minimal. Dengan menggunakan peralatan CNC presisi tinggi dan sisipan perkakas yang dibuat khusus, perakit dapat mengontrol aliran material di seluruh zona tikungan, memungkinkan aluminium mengalir secara plastis tanpa kerusakan lokal atau kegagalan struktural.

Tip Pengaturan Perkakas (Mencegah Tanda Perkakas): Untuk menghilangkan goresan permukaan kosmetik dan bekas perkakas pada permukaan aluminium yang sangat sensitif, perakit harus menggunakan pita pelindung nilon atau sisipan cetakan uretan. Antarmuka lunak ini mencegah kontak langsung logam-logam antara alat pembengkok baja dan benda kerja aluminium yang lebih lembut, memastikan permukaan akhir yang murni tanpa mengurangi toleransi dimensi.

Apa Faktor yang Mempengaruhi Pembengkokan Aluminium

Faktor-faktor yang mempengaruhi pembengkokan aluminium meliputi komposisi kimia dan temper paduan, ketebalan material, rasio geometrik radius tekukan terhadap ketebalan, kecepatan deformasi, dan ketepatan pengaturan perkakas.

Ketebalan Bahan dan Hubungan Geometris

Ketebalan material merupakan faktor utama dalam menentukan gaya tekuk yang diperlukan dan radius tekukan minimum yang diperbolehkan. Ketika ketebalan lembaran atau profil aluminium meningkat, gradien regangan internal melintasi zona tikungan menjadi lebih curam. Untuk radius tekukan tertentu, lembaran yang lebih tebal mengalami regangan yang jauh lebih tinggi pada permukaan luarnya dibandingkan lembaran yang lebih tipis.

Hubungan mekanis ini diatur oleh rasio R/t , di mana $R$ adalah radius tekukan bagian dalam dan $t$ adalah ketebalan material. Ketika rasio ini turun di bawah ambang batas kritis untuk paduan tertentu, material tidak dapat mengakomodasi regangan, sehingga langsung terjadi keretakan. Akibatnya, ketebalan material yang lebih besar memerlukan radius tekukan yang lebih besar secara proporsional untuk memastikan deformasi plastik yang aman.

Dalam bidang yang sangat menuntut seperti manufaktur dirgantara dan perangkat medis, kepatuhan ketat terhadap toleransi dimensi yang tepat adalah suatu keharusan. Misalnya, rangka peralatan diagnostik harus mempertahankan geometri struktur yang tepat saat diberi beban. Memanfaatkan fabrikasi rangka aluminium dengan toleransi tinggi memungkinkan desainer mencapai sudut dan kurva gabungan yang tepat sekaligus menjaga pegas dan penyimpangan dimensi dalam batas yang dapat diterima.

Variabel Kinerja Lentur

Tabel di bawah ini mengklasifikasikan dan merinci variabel operasional yang mempengaruhi kualitas akhir dan keakuratan profil aluminium bengkok:

Springback dan Manajemen Termal

Springback tetap menjadi salah satu variabel yang paling menantang untuk diprediksi dalam pembengkokan aluminium. Hal ini berbanding lurus dengan kekuatan luluh material dan berbanding terbalik dengan modulus elastisitasnya. Karena aluminium mempunyai modulus elastisitas kira-kira sepertiga dari baja, ia memperlihatkan kira-kira tiga kali lipat baja dalam kondisi pembentukan yang sama. Pabrikan menggunakan perangkat lunak analisis elemen hingga (FEA) yang canggih untuk menghitung kompensasi springback yang tepat yang diperlukan untuk setiap proses produksi.

Ketika pembentukan dingin tidak dapat memenuhi persyaratan radius yang ketat, bantuan termal atau pembengkokan hangat digunakan. Memanaskan aluminium pada kisaran suhu antara 150°C dan 250°C untuk sementara akan mengurangi kekuatan luluh dan meningkatkan keuletannya. Namun, jendela termal ini harus dikontrol dengan ketat; panas berlebih dapat mengubah struktur mikro paduan secara permanen, menurunkan sifat mekaniknya dan menyebabkan material gagal memenuhi persyaratan kode struktural.

Ringkasan Teknis dan Pedoman Rekayasa

Keberhasilan membengkokkan aluminium membutuhkan keseimbangan antara ilmu material dan eksekusi mekanis. Pilihan paduan dan temper menentukan batas pembentukan logam, sedangkan orientasi garis lengkung relatif terhadap arah butiran menentukan ketahanannya terhadap retak. Dengan memanfaatkan rasio R/t yang benar , menghitung kompensasi springback yang tepat, dan memilih metode fabrikasi yang tepat—seperti penarikan putar atau pembengkokan gulungan—produsen dapat menciptakan komponen yang sangat kompleks dan berstruktur baik.

Untuk industri presisi tinggi yang mengutamakan integritas struktural dan toleransi yang tepat, penggunaan layanan fabrikasi khusus memastikan bahwa setiap komponen bengkok memenuhi standar kinerja yang ketat. Bermitra dengan fabrikator khusus yang memahami variabel metalurgi dan mekanis ini memungkinkan perusahaan mengoptimalkan desain mereka, mengurangi limbah material, dan menjamin kinerja jangka panjang dalam aplikasi lapangan yang berat.
