Jasa Bending Bagian Profil Ekstrusi Aluminium

Layanan pembengkokan bagian profil ekstrusi aluminium memberikan pembentukan kembali profil ekstrusi yang presisi, struktural, dan bermutu kosmetik menjadi kurva yang rumit tanpa mengorbankan integritas struktural. Dengan menggunakan teknologi canggih seperti pembengkokan regangan CNC tiga rol, pembengkokan tarik putar, dan pembengkokan tekan, produsen dapat membentuk bentuk khusus untuk aplikasi arsitektur, transportasi, industri, dan medis. Teknik-teknik ini menjamin toleransi yang ketat, distorsi penampang minimal, dan penyelesaian permukaan sempurna yang diperlukan untuk desain industri kelas atas.

Sekilas

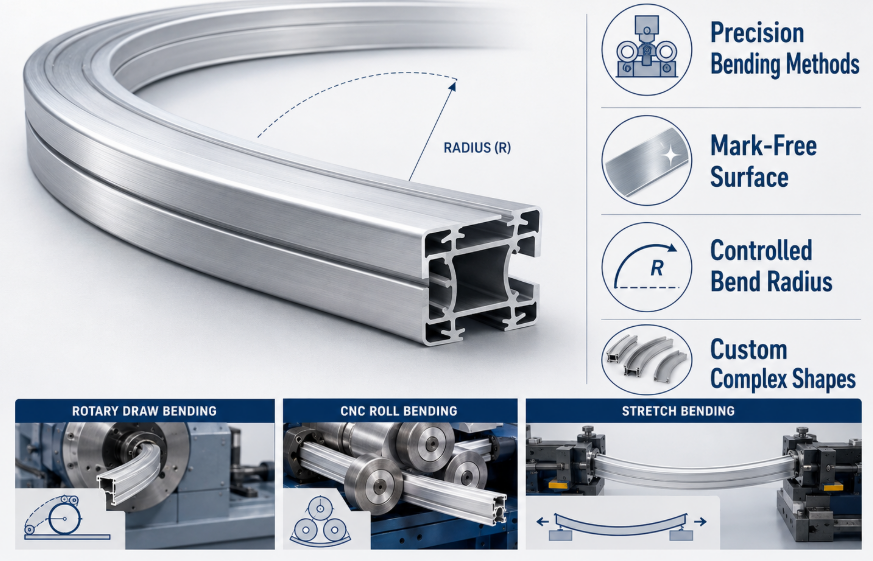

Teknologi Pembengkokan Aluminium

Teknologi pembengkokan aluminium menggunakan gaya mekanis khusus untuk mengubah bentuk profil yang diekstrusi menjadi konfigurasi radial yang presisi dengan tetap mempertahankan dimensi penampang asli profil tersebut. Memilih metode fisik yang tepat sangat penting untuk meminimalkan konsentrasi tegangan, menghindari penipisan dinding, dan mencegah keruntuhan struktural selama proses fabrikasi.

Fabrikasi industri modern bergantung pada beberapa metode deformasi utama untuk menangani beragam geometri struktur. Rotary draw bending mengamankan ekstrusi ke cetakan tikungan yang berputar dan menarik profil terhadap cetakan tekanan. Proses ini sangat efektif untuk tikungan dengan radius sempit, terutama bila dipasangkan dengan mandrel internal yang menopang ruang berongga pada profil, mencegah tekuk atau perataan dinding luar.

Untuk kurva radius besar dan formasi melingkar kontinu, pembengkokan CNC tiga gulungan adalah pendekatan standar industri. Metode ini melewatkan profil aluminium melalui konfigurasi tiga rol yang dapat disesuaikan, secara bertahap menerapkan gaya tekuk pada setiap lintasan. Kontrol digital atas posisi roller memastikan pengulangan yang konsisten dan memungkinkan pembentukan kurva radius variabel yang kompleks secara bertahap tanpa menyebabkan kelelahan material secara tiba-tiba.

Lentur regangan mewakili teknik paling canggih untuk komponen struktural. Dalam proses ini, profil aluminium dicengkeram pada kedua ujungnya dan dikencangkan hingga titik lelehnya sebelum dililitkan pada cetakan lentur. Dengan mempertahankan tegangan aksial yang konstan, sumbu netral lentur digeser seluruhnya ke luar penampang profil. Hal ini menghilangkan tekanan tekan pada radius bagian dalam, mencegah kerutan dan mengurangi springback pasca-pembengkokan ke tingkat mendekati nol. Teknik ini sangat dihargai ketika memproses paduan berkekuatan tinggi di mana presisi geometrik sangat penting.

Kinerja teknologi ini sangat bergantung pada kondisi metalurgi logam. Misalnya, paduan magnesium-silikon seperti 6061 dan 6082 bereaksi secara berbeda tergantung pada apakah mereka berada dalam temper T4 (larutan yang diberi perlakuan panas dan berumur alami) atau tempera T6 (dituakan secara buatan). Pabrikator sering kali memilih untuk membengkokkan profil dalam kondisi T4 yang lebih ulet dan selanjutnya melakukan penuaan buatan untuk mencapai kekerasan T6, yang mencegah retak di sepanjang radius tegangan luar tikungan.

• Dukungan Rotary Draw Mandrel : Memanfaatkan mandrel penghubung kuningan atau baja internal untuk mencegah keruntuhan internal selama deformasi radius sempit.

• Kontrol Ketegangan Hidraulik : Menerapkan loop umpan balik secara real-time pada mesin pembengkok regangan untuk menyesuaikan tegangan berdasarkan variasi hasil material.

• Perkakas Profil Multi-rongga : Merancang cetakan tersegmentasi khusus yang bersarang di dalam sirip profil kompleks untuk mendistribusikan tekanan secara merata selama operasi pembengkokan.

Tandai Pembengkokan Bebas

Pembengkokan bebas tanda adalah sub-disiplin manufaktur khusus yang berfokus pada deformasi profil aluminium tanpa meninggalkan ketidaksempurnaan kosmetik, bekas perkakas, goresan, atau goresan permukaan pada area yang terlihat. Standar produksi ini penting untuk profil anodisasi atau berlapis bubuk yang ditujukan untuk instalasi arsitektur dengan visibilitas tinggi, barang konsumen kelas atas, dan peralatan medis khusus.

Untuk menghilangkan tanda gesekan antara perkakas dan logam, produsen mengganti perkakas baja keras tradisional dengan sisipan polimer berkinerja tinggi atau cetakan sintetis padat. Bahan seperti Polioksimetilen, nilon industri, dan polietilen tereftalat dikerjakan agar sesuai dengan profil luar ekstrusi. Bahan-bahan ini memiliki koefisien gesekan yang rendah dan tingkat kekerasan yang lebih rendah dibandingkan aluminium, sehingga mencegah geseran mekanis dan kerusakan mikroskopis yang terjadi ketika kontak geser logam-ke-logam terjadi di bawah tekanan tinggi.

Selain perkakas sintetis, film penghalang pelindung sering kali diaplikasikan langsung pada ekstrusi aluminium sebelum memasuki mesin pembengkokan. Polietilen densitas rendah atau film yang diekstrusi bersama ini bertindak sebagai penyangga fisik, menyerap energi geser yang dihasilkan oleh cetakan geser. Setelah proses pembengkokan selesai, lapisan pelindung dapat terkelupas, sehingga lapisan akhir gilingan asli, lapisan anodisasi, atau lapisan bubuk tetap utuh. Langkah ini menghilangkan kebutuhan akan pengerjaan ulang permukaan pasca pembengkokan seperti penggilingan atau pemolesan.

Saat memproduksi produk dengan presisi tinggi, menjaga permukaan kosmetik merupakan pertimbangan teknik utama. Dalam lingkungan klinis medis, integritas permukaan sangat penting untuk sanitasi, karena goresan mikroskopis pun dapat menampung patogen atau menolak sterilisasi. Untuk aplikasi ini, memilih khusus layanan pembengkokan peralatan medis aluminium anodisasi memastikan bahwa lapisan pelindung oksida anodik tetap tidak terganggu dan bebas dari retakan mikro selama proses pembentukan.

1. Standar Inspeksi Permukaan : Menerapkan sistem inspeksi optik otomatis untuk memindai permukaan melengkung untuk mencari abrasi mikro di bawah pencahayaan LED mewah.

2. Kalibrasi Penyelarasan Die : Menggunakan level laser digital untuk menyelaraskan cetakan primer, tekanan, dan wiper, yang mencegah lonjakan tekanan lokal yang menyebabkan permukaan terjepit.

3. Pemilihan Pelumas : Memanfaatkan ester sintetik atau minyak vanishing yang sangat mudah menguap yang memberikan pelumasan batas selama deformasi tetapi kering bersih tanpa meninggalkan residu kimia.

Protokol Perawatan Perkakas : Untuk memastikan proses produksi bebas tanda yang konsisten, sisipan cetakan sintetis harus diperiksa setiap 50 siklus pembengkokan. Partikel logam, debu, atau serpihan aluminium yang menempel harus segera dibersihkan menggunakan pelarut non-abrasif dan sikat lembut. Puing-puing aluminium mikroskopis yang tertanam dalam cetakan polimer bertindak sebagai bahan abrasif, yang dapat menyebabkan goresan pada profil berikutnya.

Kapasitas Lentur

Kapasitas lentur menentukan batas geometris, material, dan dimensi di mana profil aluminium dapat diubah bentuknya tanpa mengalami kegagalan mekanis, tekuk dinding, atau retak. Mendefinisikan batas-batas ini memerlukan analisis rinci tentang sifat mekanik paduan, momen inersia penampang, dan batas fisik mesin lentur.

Faktor utama yang membatasi kapasitas lentur adalah batas perpanjangan paduan aluminium tertentu. Selama operasi lentur, material pada jari-jari luar kurva mengalami regangan tarik, sedangkan material pada jari-jari dalam mengalami regangan tekan. Regangan maksimum serat terluar bergantung pada jarak dari sumbu lentur netral ke serat terluar relatif terhadap radius garis tengah lentur. Jika regangan tarik ini melebihi batas perpanjangan seragam material, maka akan terjadi keretakan tarik. Akibatnya, paduan dengan keuletan tinggi seperti 6063-T4 memiliki kapasitas tekuk yang jauh lebih besar, sehingga radius tekukan minimum lebih kecil, dibandingkan dengan paduan berkekuatan lebih tinggi dan kurang ulet seperti 7075-T6.

Geometri profil juga memainkan peran penting. Profil simetris dengan dinding tebal dapat menahan gaya tekuk yang lebih tinggi dan radius yang lebih rapat dibandingkan profil berdinding tipis, banyak rongga, atau sangat asimetris. Saat membengkokkan bentuk asimetris, sumbu netral bergeser menjauhi pusat geometri, yang dapat menyebabkan puntiran atau tekuk lateral. Untuk mengatasi gaya-gaya ini, mandrel internal khusus, sepatu penyangga luar, dan kontrol tegangan khusus harus dirancang agar sesuai dengan momen inersia profil.

Klien industri Eropa sering kali menetapkan toleransi presisi tinggi untuk kemampuan pembengkokan, seringkali memerlukan deviasi ovalitas maksimum kurang dari 1,5 persen pada bagian melengkung. Untuk mencapai hasil ini diperlukan pencocokan kondisi mekanis paduan dengan proses mekanis yang benar. Jika ketebalan dinding profil terlalu tipis dibandingkan dengan lebar keseluruhannya, penyangga internal harus digunakan selama siklus pembentukan untuk menjaga integritas struktural.

Untuk mencapai tekukan yang bersih dan berulang pada profil yang kompleks, perakit harus mengevaluasi dengan cermat interaksi antara ketebalan dinding luar dan radius tekukan yang ditargetkan. Untuk aplikasi medis yang menuntut di mana akurasi dimensi dan kualitas permukaan sangat penting, penggunaan proses pembengkokan profil medis aluminium khusus memberikan kontrol tegangan terkalibrasi dan dukungan internal khusus yang diperlukan untuk menangani ekstrusi berdinding tipis tanpa distorsi.

• Verifikasi Pemanjangan : Melakukan uji tarik pada lot ekstrusi yang masuk untuk memverifikasi bahwa batas perpanjangan aktual sesuai dengan nilai yang ditentukan pada sertifikat material.

• Kompensasi Springback : Memanfaatkan sistem kontrol CNC digital yang membengkokkan profil secara berlebihan dengan persentase yang dihitung untuk mengkompensasi pemulihan elastis.

• Optimasi Ketebalan Dinding : Memilih profil ekstrusi dengan rasio lebar dan tebal yang rendah untuk meminimalkan risiko pengalengan oli atau kerutan dinding pada sisi kompresi.

Pembengkokan Khusus

Pembengkokan khusus melibatkan rekayasa solusi deformasi non-standar yang sangat disesuaikan, termasuk kurva multi-radius, kumparan heliks, dan tikungan tiga dimensi yang kompleks dalam satu ekstrusi aluminium. Bidang khusus ini memerlukan mesin CNC multi-sumbu yang canggih, rangkaian perkakas yang dirancang khusus, dan analisis elemen hingga yang tepat untuk memprediksi dan mengontrol aliran logam selama pemrosesan.

Tidak seperti busur lingkaran sederhana, tikungan khusus sering kali bertransisi dengan mulus melalui beberapa jari-jari berbeda dalam satu profil kontinu. Pembentukan multi-radius biasanya dilakukan menggunakan mesin rolling CNC yang dilengkapi dengan pemosisian hidrolik dinamis. Saat profil melewati roller, program CNC menyesuaikan posisi gulungan tengah secara real time. Hal ini memungkinkan transisi mulus dari bagian lurus ke kurva sempit dan kembali ke sapuan lembut. Kemampuan ini banyak digunakan pada fasad arsitektur modern dan rangka struktur aerodinamis.

Pembengkokan heliks tiga dimensi menambah lapisan kompleksitas lain dengan memperkenalkan pitch atau putaran konstan sepanjang aksial profil lengkung. Proses ini memerlukan konfigurasi mesin khusus yang secara bersamaan dapat menerapkan gaya lentur pada bidang vertikal dan horizontal sambil mengarahkan profil ke depan. Mengontrol puntiran merupakan tantangan besar dalam pembentukan tiga dimensi, karena penampang asimetris pada banyak profil khusus secara alami menolak tekukan dua sumbu, yang dapat menyebabkan puntiran atau tekuk lateral jika tidak dikontrol dengan benar oleh perkakas.

Mengintegrasikan beberapa langkah fabrikasi ke dalam proses pembengkokan merupakan persyaratan umum untuk komponen industri dan medis kelas atas. Misalnya, rangka pemasangan struktural yang digunakan di fasilitas kesehatan harus memiliki lengkungan yang presisi di samping lubang pemasangan yang terintegrasi, slot yang digiling, dan permukaan akhir yang bersih. Memanfaatkan solusi pembengkokan profil aluminium medis khusus memungkinkan produsen untuk menggabungkan pembengkokan CNC yang presisi dengan pemesinan pasca pembentukan, memastikan semua antarmuka pemasangan tetap sejajar sempurna dengan geometri bengkok.

Mengeksekusi tikungan canggih ini memerlukan penanganan material dan kontrol proses yang tepat. Deformasi fisik mengubah struktur butiran paduan aluminium, yang dapat menyebabkan pengerasan kerja secara lokal. Jika suatu profil memerlukan beberapa tikungan tajam dalam jarak yang berdekatan, pabrikan harus menganalisis aliran material untuk mencegah patah atau robeknya tegangan lokal.

1. Analisis Elemen Hingga : Menjalankan simulasi digital dari proses pembengkokan untuk mengidentifikasi potensi konsentrasi tegangan, penipisan dinding, dan kerutan sebelum melakukan pemesinan perkakas fisik.

2. Perlengkapan Penjepit Dinamis : Menerapkan klem hidraulik yang menyesuaikan gaya penahannya secara dinamis selama siklus pembengkokan, memungkinkan logam mengalir dengan lancar tanpa sobek.

3. Perlakuan Termal Pasca Tekuk : Menerapkan anil pelepas tegangan lokal pada bagian profil yang mengalami deformasi berat untuk mengembalikan sifat mekanik dan mencegah retak akibat korosi seiring waktu.

Kesimpulan

Pembengkokan bagian profil ekstrusi aluminium adalah proses fabrikasi yang sangat rekayasa yang menyeimbangkan metalurgi, kekuatan mekanik, dan perkakas presisi. Dari pembengkokan tarik putar standar hingga pembentukan regangan CNC tiga sumbu yang canggih, setiap teknik harus dipilih dengan cermat berdasarkan sifat paduan, geometri profil, dan persyaratan estetika aplikasi. Dengan menerapkan solusi perkakas bebas tanda, mempertahankan kontrol ketat terhadap batas tekukan, dan memanfaatkan kemampuan multi-sumbu khusus, produsen dapat memproduksi komponen lengkung yang kompleks dan berkinerja tinggi yang memenuhi standar industri dan medis yang ketat. Bermitra dengan penyedia fabrikasi khusus memastikan bahwa profil aluminium khusus dibentuk dengan integritas struktural yang luar biasa, toleransi dimensi yang presisi, dan penyelesaian permukaan yang sempurna.
